Come sostituire la porta (7DW)
Si applica a
Soluzione
Prima di qualsiasi operazione di manutenzione, disattivare l'apparecchiatura e scollegare la spina di alimentazione dalla presa.
Fare sempre attenzione quando si spostano apparecchi, per apparecchi pesanti sono necessarie due persone per spostarli.
Utilizzare sempre guanti di sicurezza e calzature chiuse.
Si prega di notare che l'auto-riparazione o la riparazione non professionale possono avere conseguenze sulla sicurezza se non eseguite correttamente
Porte del congelatore e del frigorifero

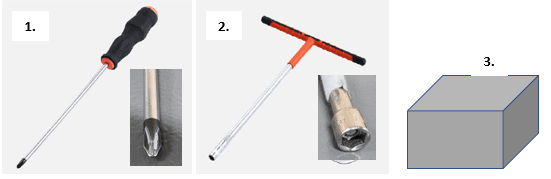

UTENSILI
1. Cacciavite a croce
2. Chiave esagonale interna da 10 mm
3. Sgabello stabile (alto circa 50 cm)
PASSO 1

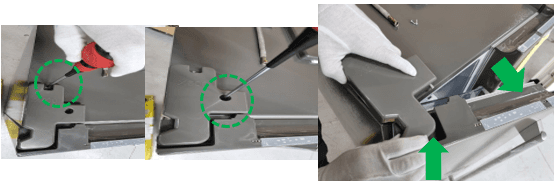

Svitare (2 pezzi) per rimuovere il coperchio del cardine superiore.
Aprire leggermente la porta e sollevare il coperchio del cardine anteriore
PASSO 2

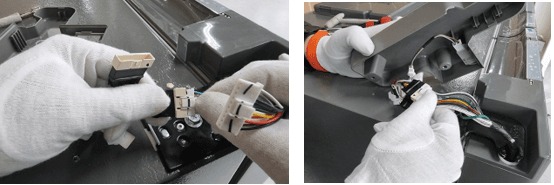

Scollegare i 2 alloggiamenti premendo il blocco.
FASE 3

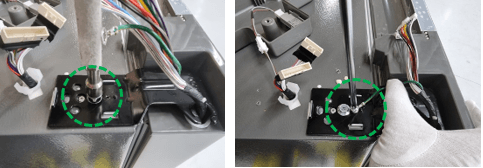

Svitare la terra (massa).
FASE 4

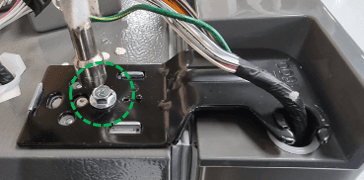

Rimuovere il bullone della cerniera superiore con la chiave.
FASE 5

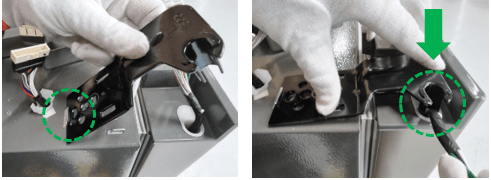

Rimuovere la cerniera superiore tirando verso l'alto la parte anteriore.
FASE 6

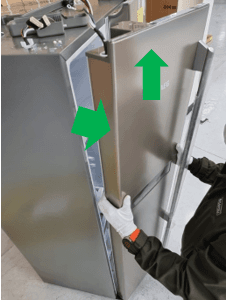

Rimuovere la porta tirandola in avanti e verso l'alto.
FASE 7

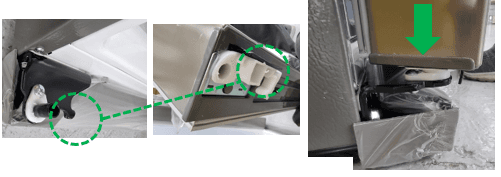

Posiziona una nuova porta.
Inserire prima la boccola inferiore nel palo del cardine inferiore.
FASE 8
Sostituire la cerniera superiore.
Inserire prima la scanalatura della cerniera nella staffa, quindi premere verso il basso la parte anteriore per inserirla nella boccola superiore.
FASE 9
Sostituire il bullone del cardine e la vite di terra.
FASE 10
Ricollegare gli alloggiamenti.
Assicurati di collegarli fino a quando i blocchi non scattano.
FASE 11

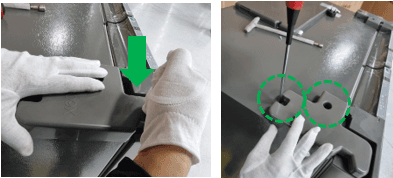

Riposizionare il coperchio del cardine superiore e avvitarlo (2 pezzi).
Battere la parte anteriore del coperchio del cardine per una facile riparazione.
Apparecchi con erogatore d'acqua (EAL6140WOU, RMB56111NX, RMB76111NX, EAL6140WOW, EAL6240AOU, RMB66111NX, EAL6142BOX, RMB86111NX, RMB76121NX):

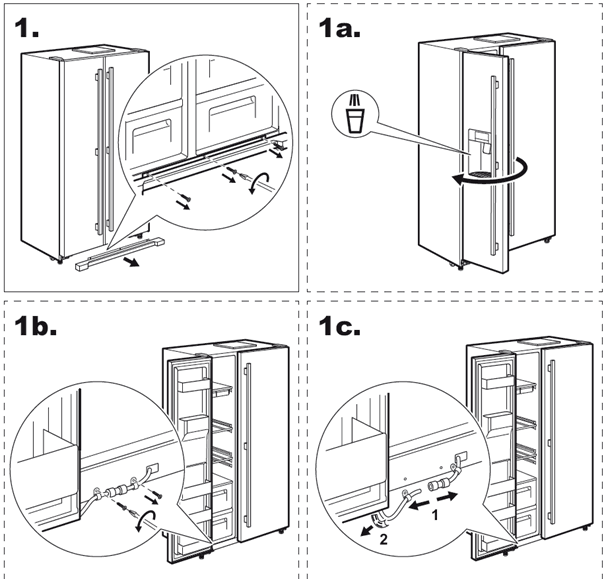

Prima del passaggio 1 delle istruzioni precedenti, rimuovere il batticalcagno e il tubo dell'acqua (1a, 1b, 1c)
Sostituire il tubo dell'acqua e la piastra di protezione (immagini di 11a, b, c) dopo il FASE 11 delle istruzioni precedenti
